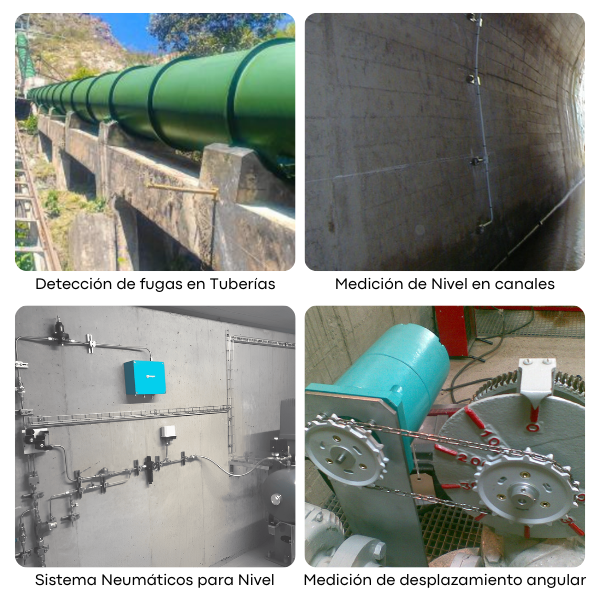

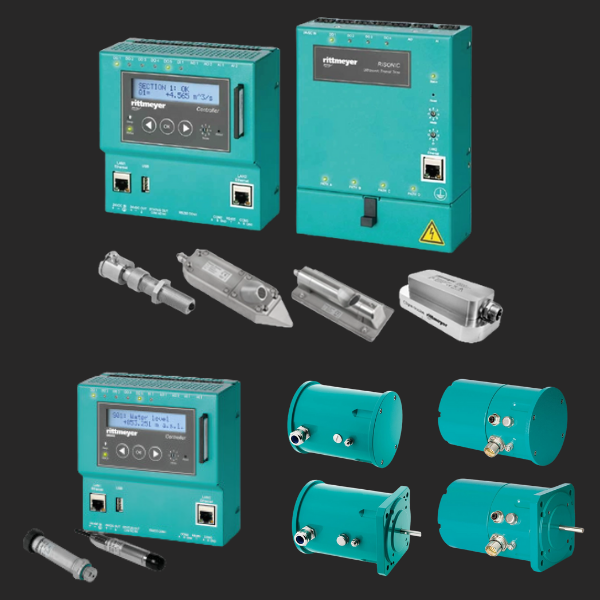

INSTRUMENTACIÓN PARA CENTRALES HIDROÉLECTRICAS Y MANEJO DEL AGUA

Para determinar el caudal en tuberías total o parcialmente llenas y canales abiertos, se pueden utilizar diferentes métodos de medición. Podemos asesorarlo para encontrar la solución adecuada para cada aplicación. Podemos medir el flujo directamente usando la tecnología de tiempo de tránsito ultrasónico;  o de forma indirecta,  midiendo la presión diferencial o el nivel del agua.

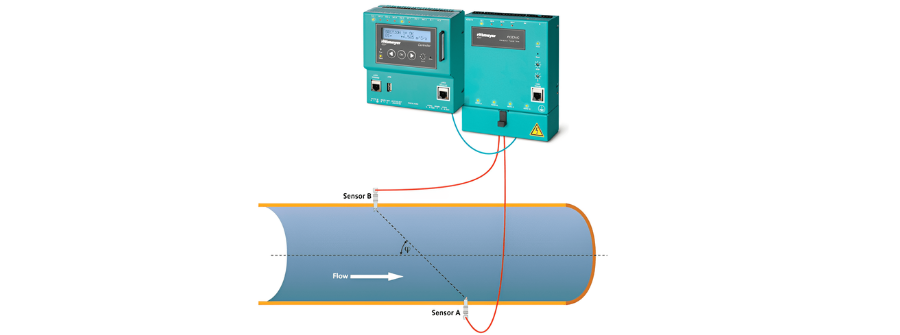

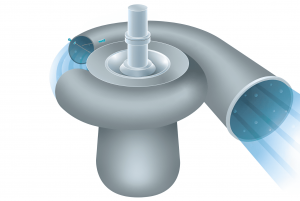

OPCION 1: Medición ultrasónica del tiempo de tránsito



Para mediciones de caudal en ambas direcciones, los clientes pueden elegir entre sensores de montaje fijo y no invasivos, es decir, sensores de montaje magnético. Además, el análisis de la calidad de la señal permite la detección de sólidos en suspensión en el agua.

Ventajas de este método

  • Amplia gama de diámetros de tubería: hasta 52 metros
  • Canales abiertos de hasta 132 metros de ancho
  • Clase de alta precisión: hasta 0,5 % si se usa en el sitio y 0,2 % en el laboratorio
  • Fácil de actualizar, incluso con sensores de otros fabricantes pre-existentes
  • Diagnóstico y control remotos integrales a través de modernas interfaces de comunicación
  • Cumple con IEC 60041 y ASME PTC 18
  • Permite el monitoreo continuo de la integridad de la tubería forzada, la cantidad de sólidos en suspensión y la eficiencia de la turbina

APLICACIONES

  • Tuberias (llenas o parcialmente llenas)
  • Canales abiertos

Rittmeyer


OPCION 2: Medición de Caudal mediante el método de presión diferencial

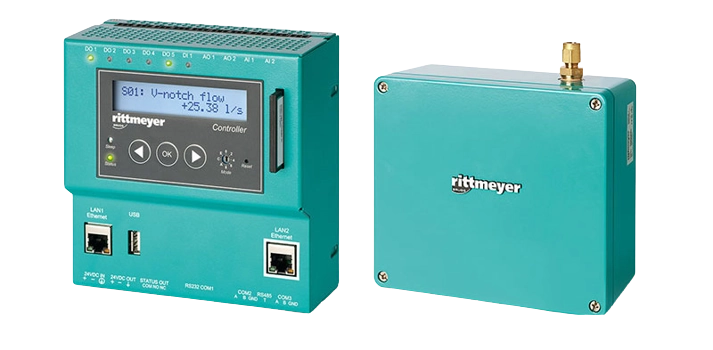

Un estrechamiento de la sección transversal de la tubería, por ejemplo, cerca de una turbina, aumenta la velocidad y provoca una caída de presión. La presión diferencial se determina con nuestros sensores de presión RIPRESS smart . Luego, el caudal se calcula en función de esa medición utilizando una función matemática o una tabla de referencia.

Ventajas de este método

  • Alta precisión hasta 0.05% FS
  • Compensación de temperatura
  • Libre de mantenimiento
  • Fácil configuración y diagnóstico con fórmulas predefinidas
  • Diagnóstico remoto con servidor web integrado
  • Método comúnmente utilizado en ingeniería hidráulica.
  • Los cálculos son en gran medida independientes del diámetro de la tubería.

APLICACIONES

  • Tuberias llenas


OPCION 3: Medición de caudal a través de medición de nivel

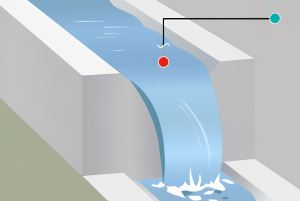

Para canales abiertos, el flujo se puede determinar utilizando una medición de nivel en formas de aliviadero definidas geométricamente, por ejemplo, utilizando el método de presión, ultrasonido, flotador o radar. En función del nivel, el caudal se puede calcular utilizando una función predefinida o una tabla de referencia.

Ventajas de este método

  • Fácil de instalar
  • Muy robusto
  • Económico

APLICACIONES

  • Canales abiertos
  • Ríos
  • Cuencas de agua
  • Vertederos (triangulares o cuadrados, venturi, orificio)

Descarga el brochure de Medición de Caudal, desde aquí : https://bit.ly/BrochureCaudal

Con sistemas para una amplia gama de aplicaciones en el sector de la gestión del agua, ofrecemos la solución de medición óptima para cada requisito, ya sea hidrostático, neumático o ultrasónico. Todos nuestros sistemas cuentan con altos estándares de seguridad que permiten la detección de interferencias o errores en la etapa más temprana posible.


OPCION 1: Medición De Nivel Hidrostático

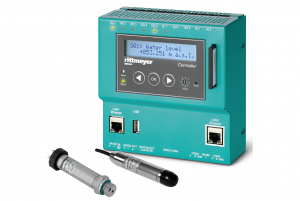

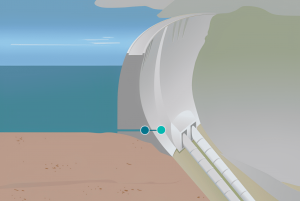

La medición de nivel hidrostático se realiza con un sistema de medición de alta precisión que incluso es adecuado para presiones y volúmenes de agua elevados, como presas y diques. El transductor de presión se carga directamente con la columna de agua a medir.

Ventajas de este método

  • Medición de nivel de alta precisión hasta 275 m
  • Mediciones de nivel de alta precisión (resolución ≤ 1 mm H 2 O)
  • Cálculos exactos del volumen de almacenamiento
  • Mediciones de presión duraderas, estables y de alta precisión (precisión típica < 0,01 % FS)
  • Configuración de medición redundante opcional para máxima disponibilidad
  • Supervisión de la función de tendencia y del valor límite
  • Entrada de baja potencia
  • Cálculo muy preciso del volumen de almacenamiento
  • Apto para pequeño y gran volumen.

APLICACIONES

  • Embalses/presas
  • Canales abiertos
  • Ríos
  • Tanques de almacenaje
  • Cuencas de agua
  • Vertederos  (triangulares o cuadrados, venturi, orificio)


OPCION 2: Medición de Nivel por método neumático

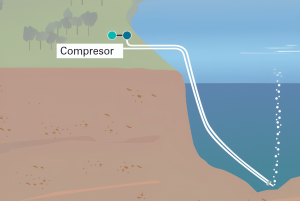

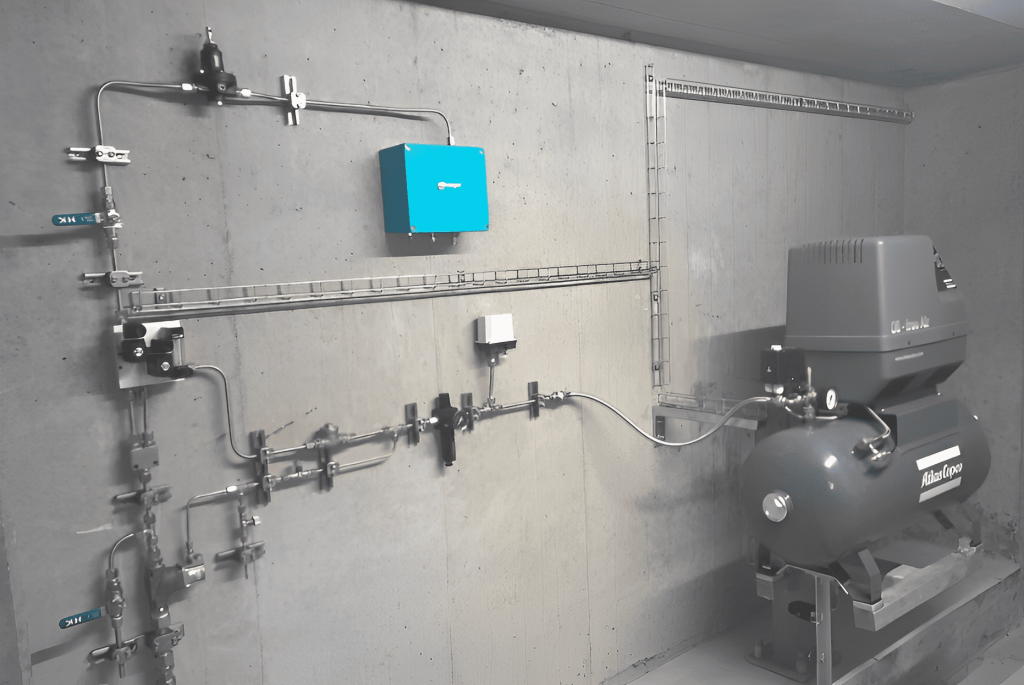

Para mediciones de nivel neumáticas utilizando el método de burbujeo, el sensor, sin tener contacto directo con el agua, mide la contrapresión creada por un compresor de aire. Esta medición de nivel de alta precisión es adecuada para grandes depósitos y tanques de almacenamiento, así como para diques.

Ventajas de este método

  • Medición de nivel de alta precisión hasta 135 m
  • Cálculo muy preciso del volumen de almacenamiento
  • Sensor sin contacto directo con el agua
  • Adecuado para pequeños y medianos volúmenes.

APLICACIONES

  • Embalses/presas
  • Cuencas
  • Canales abiertos
  • Ríos


OPCION 3: Medición de nivel por flotador

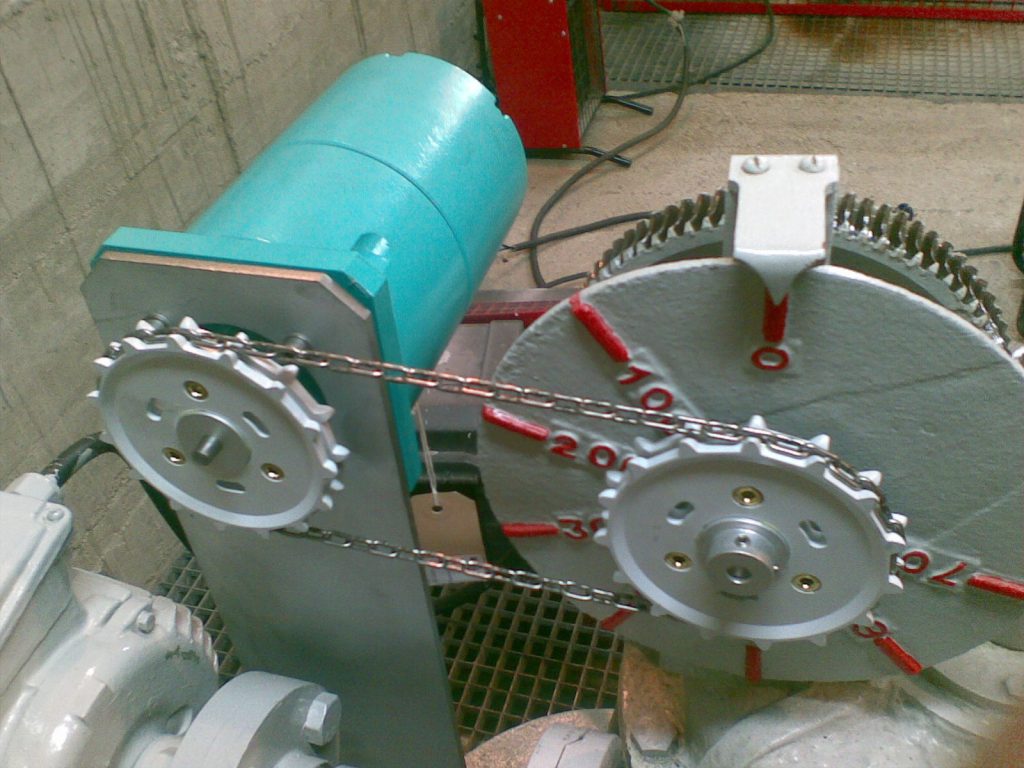

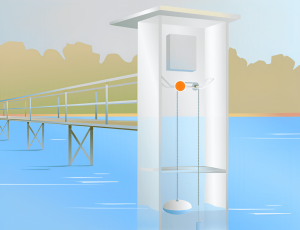

Mediante un flotador conectado al sistema de medición a través de una cadena y una rueda dentada, se puede configurar fácilmente una medición de nivel muy robusta y duradera.

Ventajas de este método

  • Medición de nivel de alta precisión hasta 135 m
  • Cálculo muy preciso del volumen de almacenamiento
  • Sensor sin contacto directo con el agua
  • Adecuado para pequeños y medianos volúmenes.

APLICACIONES

  • Embalses/presas
  • Cuencas
  • Canales abiertos
  • Ríos

Descarga el brochure de medición de Nivel, desde aquí : https://bit.ly/Brochure_Nivel



Seguridad

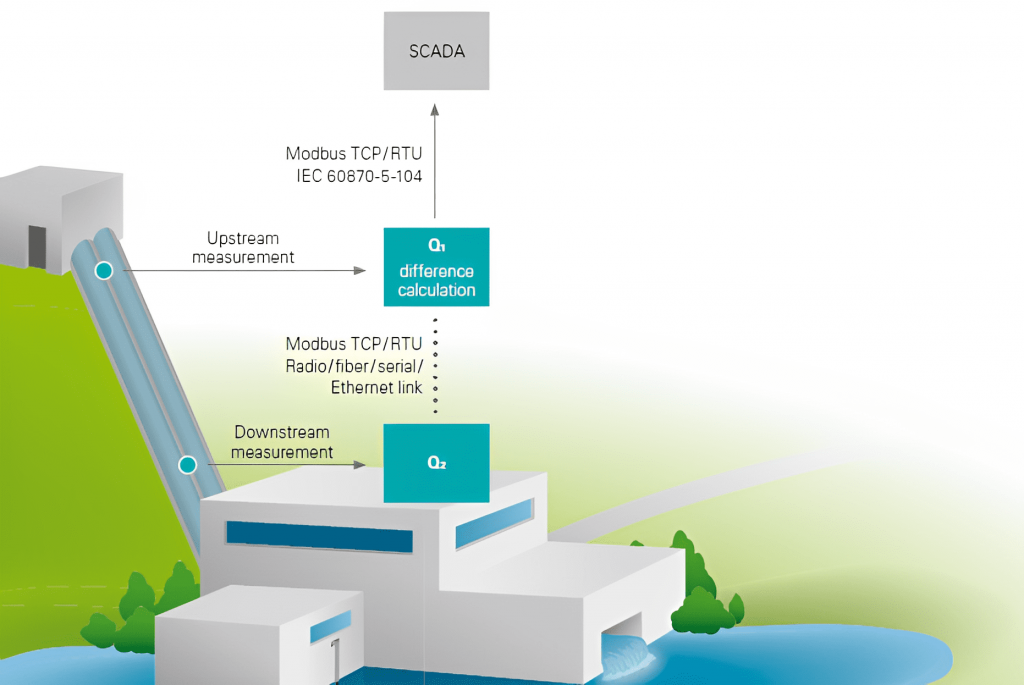

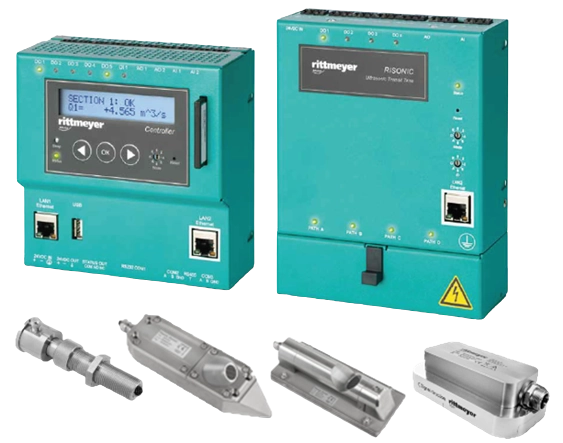

Detección temprana de fugas y minimización de riesgos: El sistema de monitoreo de tuberías forzadas de Rittmeyer es una unidad independiente con sus propios componentes. Para capturar las lecturas, se toman mediciones de flujo de alta precisión en ambos extremos de la tubería forzada. La unidad modular RISONIC comprueba continuamente la diferencia de las dos lecturas para asegurarse de que una fuga o una rotura total de la compuerta pueda identificarse de forma rápida y clara.

Proteccion

El monitoreo continuo de la calidad de la señal permite la detección de sólidos en suspensión en el agua y por lo tanto ayuda a prevenir un mayor desgaste de la turbina. El punto de operación de la turbina se puede ajustar de manera óptima para maximizar la eficiencia de la turbina . Como alternativa a las mediciones ultrasónicas tanto en el extremo superior como en el inferior de la tubería forzada, el flujo también se puede medir utilizando el método Winter-Kennedy en la entrada de la turbina.

Descarga el brochure de Detección de Fugas, desde aquí : https://bit.ly/BrochurePLDs

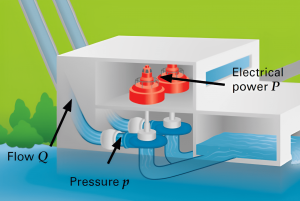

La máxima productividad y los ingresos garantizados son la principal prioridad para las operaciones de las centrales hidroeléctricas. En eso, la eficiencia de la turbina juega un papel decisivo. Incluso los daños más pequeños en las piezas de la turbina, por ejemplo, debido a los sedimentos en el agua, pueden reducir gravemente la eficiencia. Por lo tanto, es imperativo detectar los daños en una etapa temprana.

Con el sistema de monitoreo de eficiencia de turbinas de Rittmeyer, los operadores de plantas de energía pueden monitorear continuamente la eficiencia de la turbina. Las mediciones ultrasónicas de flujo de tiempo de tránsito de alta precisión muestran rápidamente cualquier disminución de la eficiencia. Y una intervención temprana reduce al mínimo la costosa y lenta sustitución de las piezas de la turbina.

Con la unidad de monitoreo de sedimentos, Rittmeyer brinda a los operadores de centrales eléctricas una solución de medición rentable adicional para monitorear la concentración de sedimentos en el agua y así minimizar el desgaste de la turbina. Esto no solo ahorra costos, sino que también aumenta la eficiencia de la turbina.

Descarga el brochure de Monitoreo de Eficiencia de Turbinas, desde aquí : https://bit.ly/BrochureEficienciaTurbinas

Rittmeyer ha desarrollado transmisores de posición y de ángulo absolutos durante más de 35 años y hay más de 10.000 instalaciones en todo el mundo.

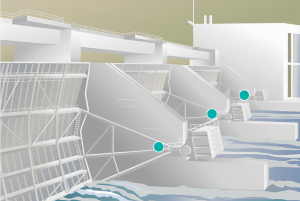

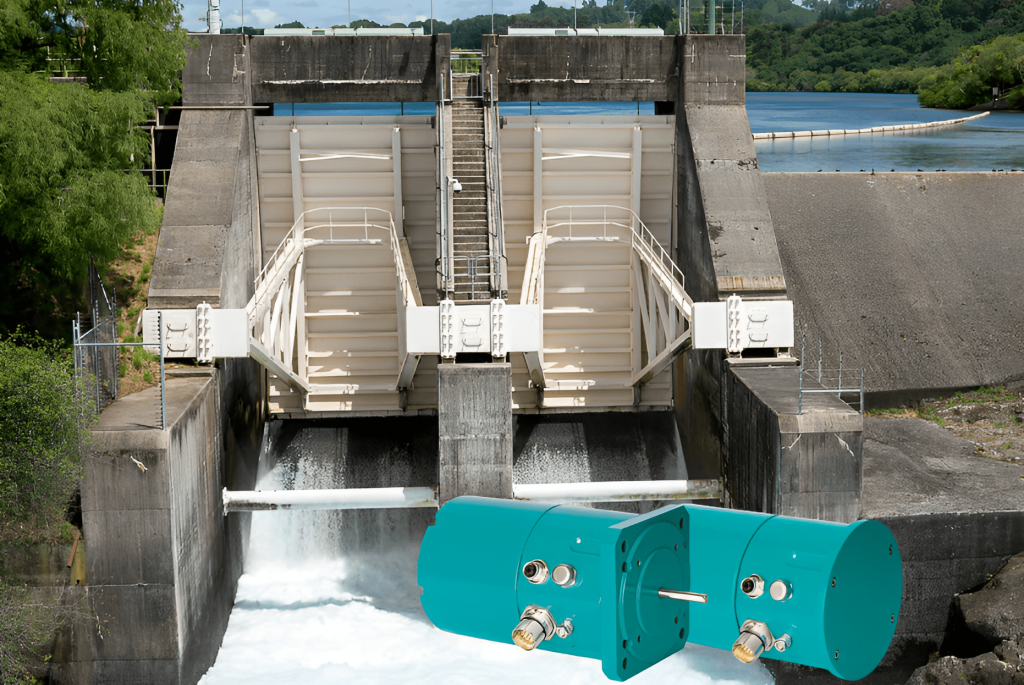

Los transmisores universales cubren una amplia área de aplicaciones, incluida la medición de ángulos, posiciones, longitud o velocidad de elementos como esclusas, clapetas, válvulas, puentes levadizos, compuertas, grúas móviles y giratorias, etc.

Debido a las mediciones absolutas, no es necesario hacer referencia y los valores medidos están disponibles inmediatamente después del encendido del medidor.

Descarga el brochure del Control de Apertura de Compuertas, desde aquí : https://bit.ly/BrochurePosicionCompuertas

Cuando se trata de operación de centrales hidroeléctricas, una máxima productividad y la seguridad son lo primero. Por lo tanto, es esencial detectar las posibles causas de daños en los equipos en una etapa temprana. Esto protege a los operadores de los altos costos debido a interrupción de la generación de energía y el lento y costoso reemplazo de partes dañadas de la turbina.

Los sedimentos que flotan en el agua son uno de estos posibles Riesgos para las turbinas de agua. Pueden rayar las piezas de la turbina y, en última instancia, provocar una interrupción total en el peor de los casos. El monitoreo de los sedimentos también es importante para la gestión de los recursos hídricos.

Los datos de monitoreo de sedimentos se pueden usar para determinar la efectividad de las acciones de reducción de sedimentos en la cuenca y guiar el manejo adaptativo de sedimentos.

Descarga el brochure del Monitoreo de Sedimentos, desde aquí : https://bit.ly/BrochureMonitoreoSedimentos
