SISTEMA DE VISIÓN ARTIFICIAL PARA DETECCION DE FALLAS EN LINEA DE PRODUCCIÓN – PANASONIC

El Reto

El análisis de pilas defectuosas o dañadas en su planta de fabricación, era realizado de manera manual a lo largo de la línea de producción.

Lo cual implicaba que hubiese personal en todo momento durante el proceso de producción .

Además que ralentizaba el proceso de selección y no era realizado de forma adecuada, lo que se manifestaba en su alto índice de rechazos por su área de control de calidad.

Como consecuencia la producción de pilas disminuía; así como la calidad de la misma

La Solución

El Sistema de Visión instalado está integrado por un sensor detector de pilas (sensor inductivo), una cámara encargada de la captura de la imagen, un sistema de visión artificial compacto (modelo CVS 1459) de nuestro partner NATIONAL INSTRUMENTS el cual se encarga de analizar, procesar e identificar las fallas a alta velocidad, una aplicación de software desarrollada especialmente para este proyecto que permite la supervisión en línea y un sistema de expulsión por aire comprimido desarrollado por Panasonic.

La pantalla del Aplicativo cliente muestra una gráfica de tendencias de la producción (días pasados) e información en tiempo real de la producción diaria (número de pilas buenas, malas, totales)

Tipos de imperfecciones detectadas:

  • Abolladuras (deformaciones en el perímetro superior de la pila).
  • Perímetros con tendencias elípticas en las pilas.
  • Presencia de manchas negras (carbón), que superen los 10 grados de arco

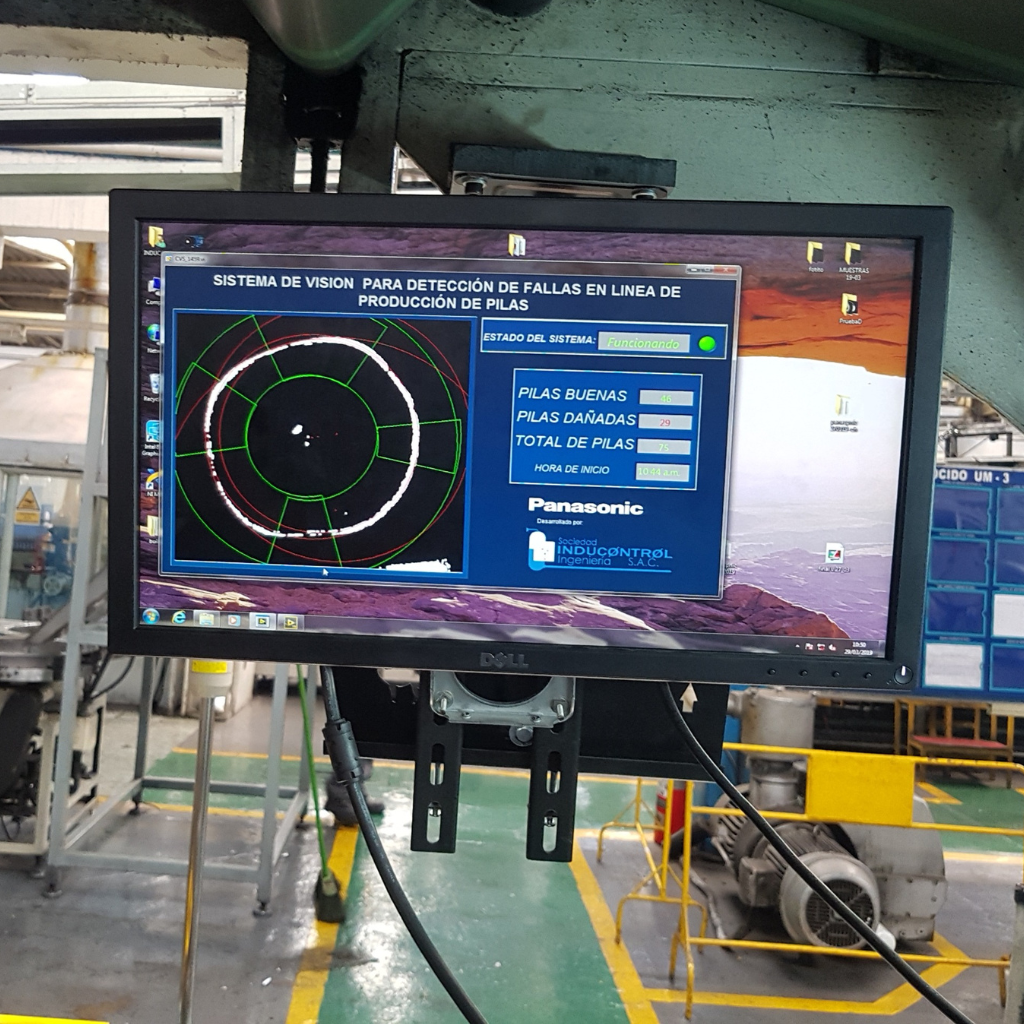

Fig.1 Estación en línea de producción

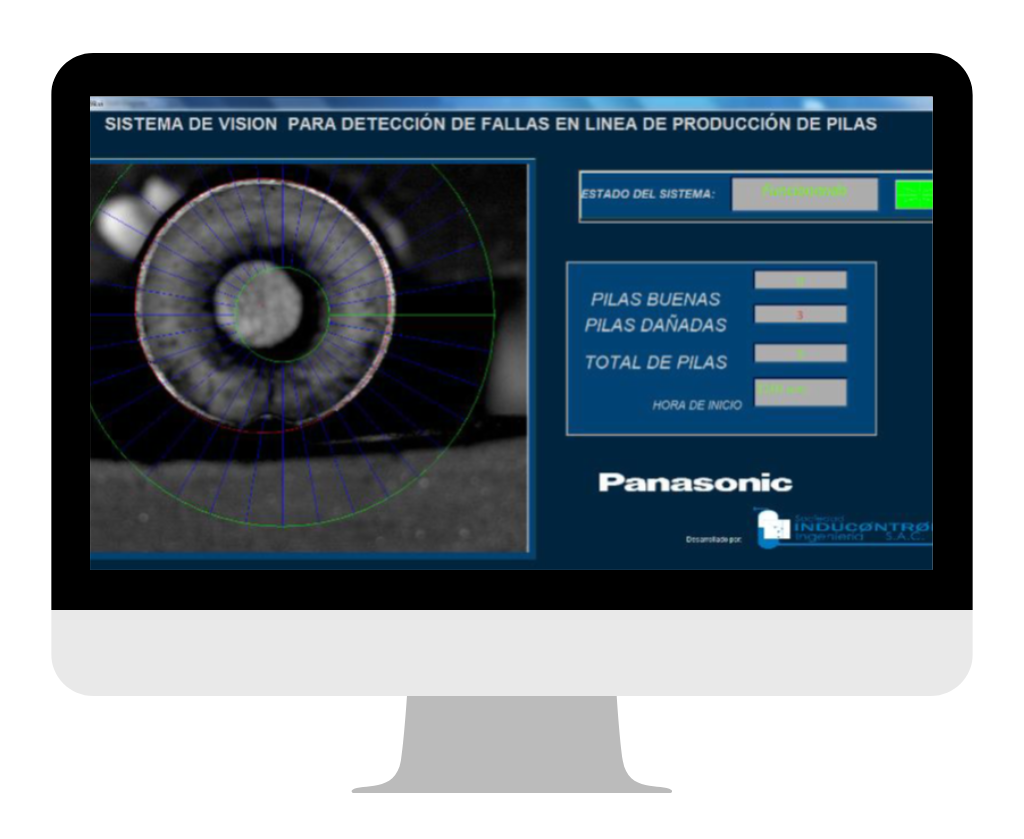

Fig.2 Estación Cliente

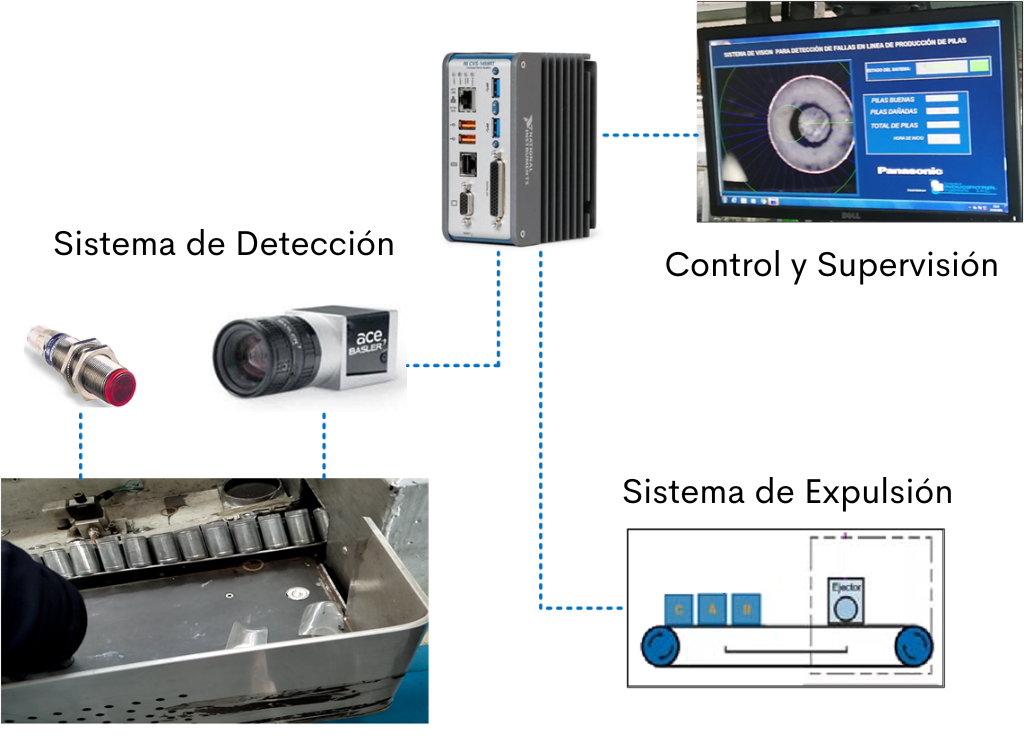

Fig.3 Arquitectura de Hardware
